Fraise pour usinage profond
Fraise série longue pour usinage hémisphérique profond – 4 dents – TiAlN – hélice 30° – Acier standard - X1115
Fraise multidents série longue pour usinage haute vitesse – 6 dents – TiAlN – hélice 55° – Acier dur - X2019
Fraise série longue pour usinage hémisphérique profond – 2 dents – TiAlN – hélice 30° – Acier standard - X2013
Fraise série longue pour usinage hémisphérique profond – 3 dents – TiAlN – hélice 30° – Acier standard - X2014

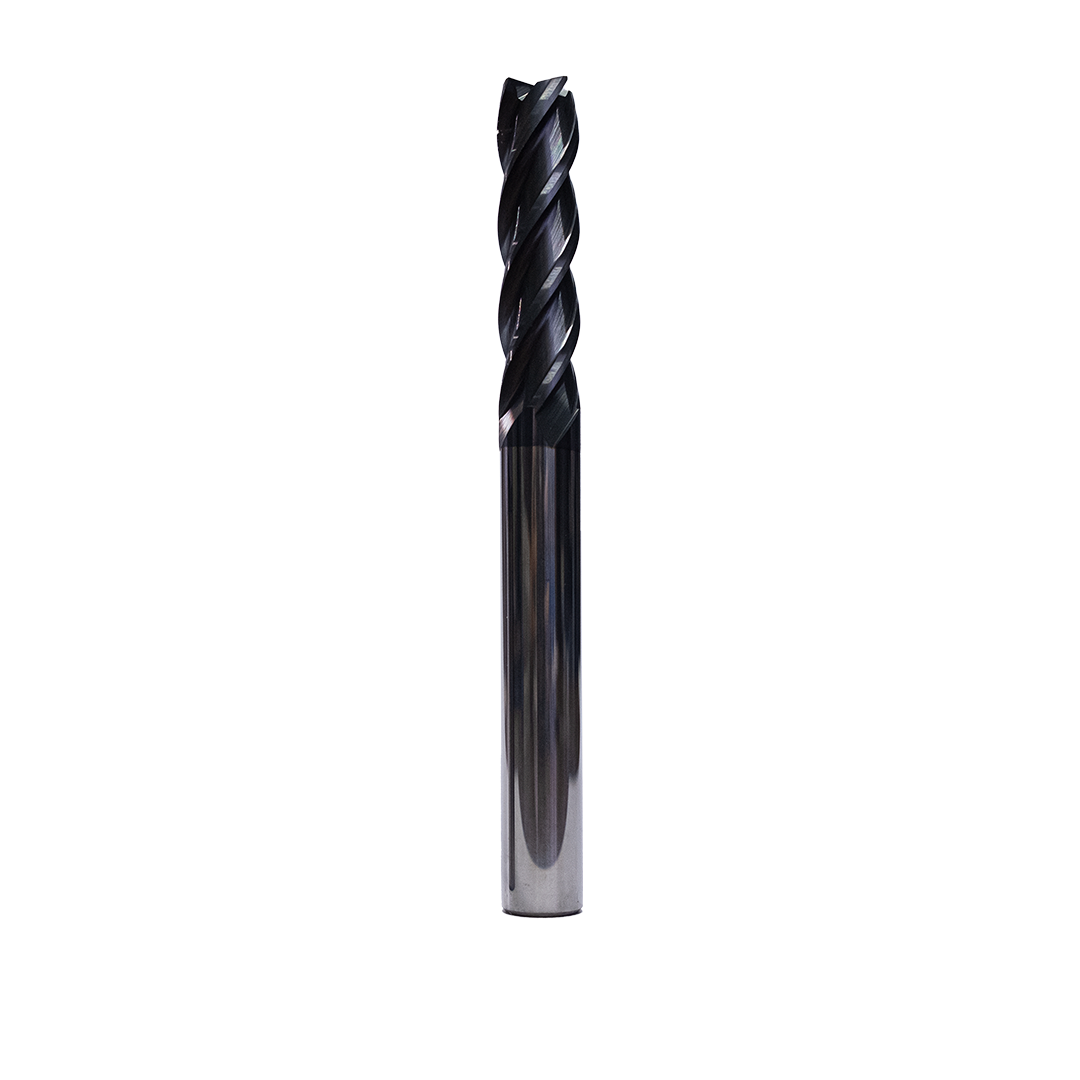

Fraise série longue pour usinage profond – 4 dents – TiAlN – hélice 30° – Acier standard - X2015

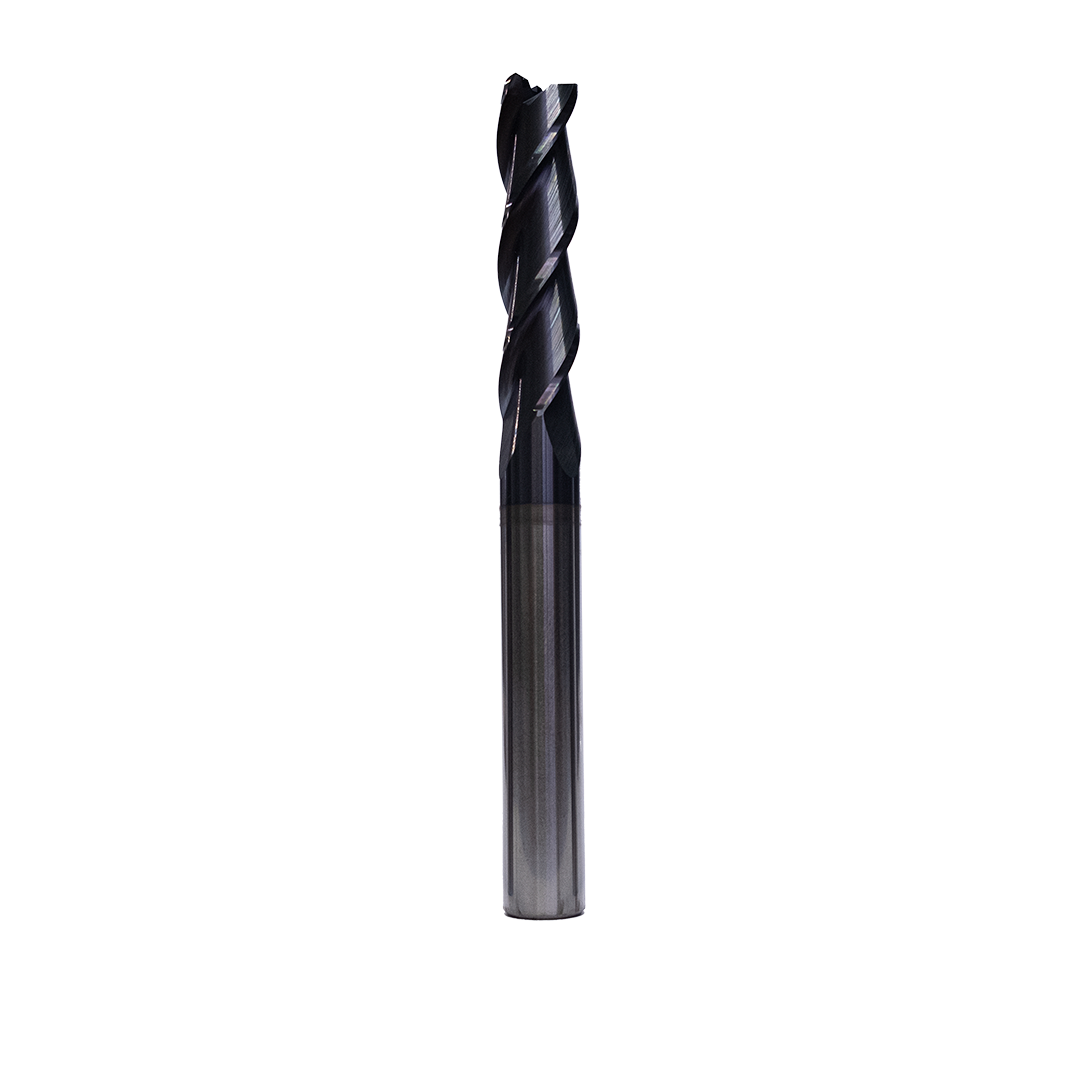

Fraise série longue pour usinage profond – 3 dents – TiAlN – hélice 30° – Acier standard - X2011

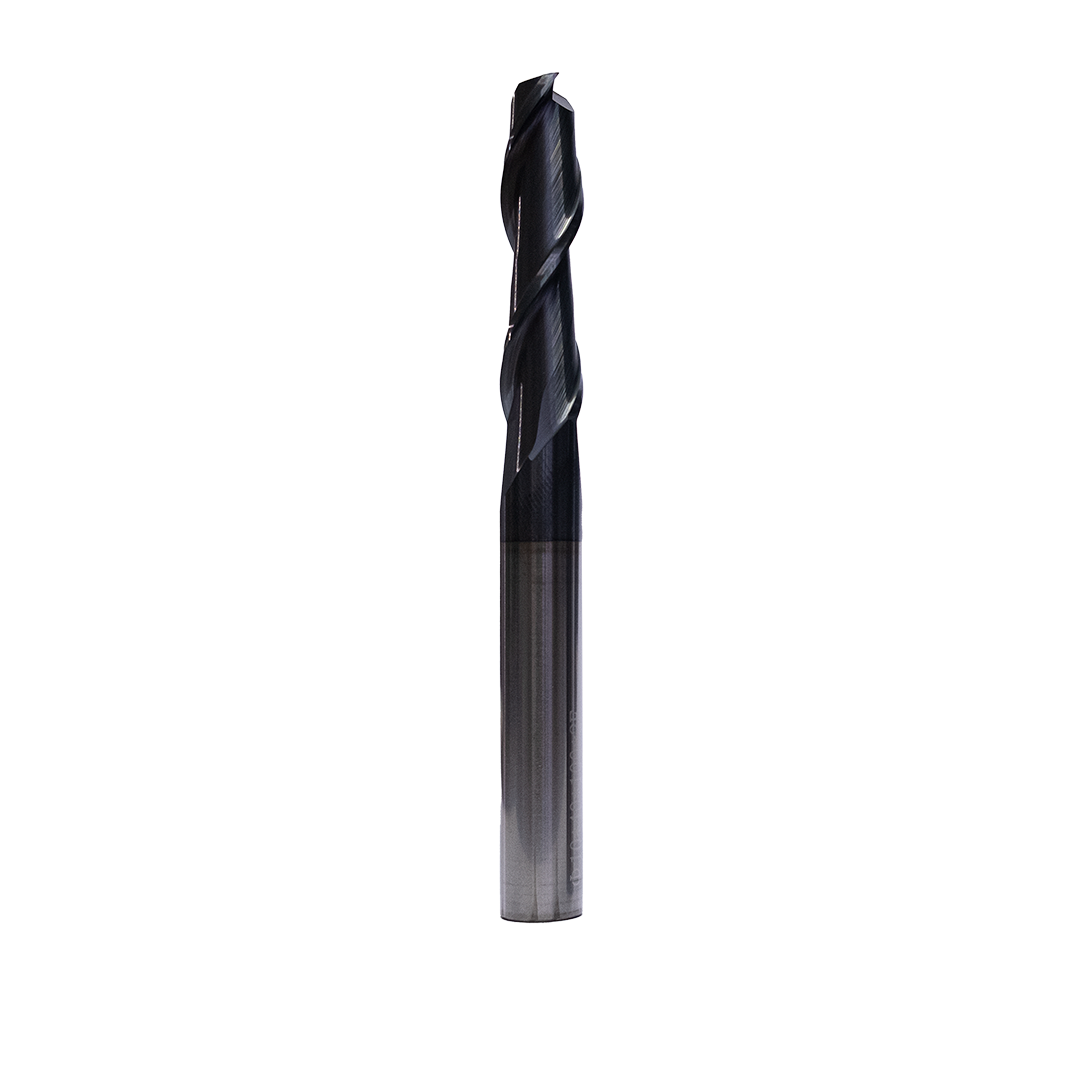

Fraise série longue pour usinage profond – 2 dents – TiAlN – hélice 30° – Acier standard - X2010
- En vedette
- Meilleures ventes
- Alphabétique, de A à Z
- Alphabétique, de Z à A
- Prix: faible à élevé
- Prix: élevé à faible
- Date, de la plus ancienne à la plus récente
- Date, de la plus récente à la plus ancienne
L'usinage profond est une discipline exigeante de la mécanique de précision, où la pénétration dans la matière dépasse largement le diamètre de l’outil. Chez Outils Coupants de Normandie, nous vous proposons une gamme complète de fraises conçues pour exceller dans ces conditions extrêmes.
Notre expertise vous garantit des outils capables d'atteindre les cavités et formes complexes les plus reculées, tout en assurant une qualité de surface irréprochable et une durée de vie maximale. La sélection rigoureuse de nos fraises est la clé de votre performance dans l'ébauche et la finition de pièces complexes.
Typologie de nos fraises dédiées à l'usinage en profondeur
Le succès de l'usinage profond repose sur la capacité de l’outil à conserver sa résistance et sa stabilité malgré un long porte-à-faux. Notre gamme se concentre sur les fraises en carbure monobloc de série longue optimisées pour ces contraintes.
Les fraises série longue et extra-longue
Ces fraises représentent le pilier de notre offre pour l'usinage profond. Elles sont caractérisées par une zone de coupe prolongée et une queue renforcée. Elles sont essentielles pour le contournage, le rainurage et la création de poches dans les matériaux les plus exigeants, y compris l'acier allié et le titane.
- Fraises cylindriques longues : Utilisées pour les parois droites et les rainures profondes. Leur conception assure un dégagement suffisant pour l'évacuation des copeaux le long de la rainure.
- Fraises hémisphériques longues : Indispensables pour l'usinage 3D de moules et matrices. Leur extrémité arrondie permet de réaliser des surfaces complexes et des contours précis, nécessaires à la fabrication de composants de haute précision dans le secteur médical ou aéronautique. Nous proposons des modèles avec des revêtements spécifiques pour prolonger la durée de vie dans l'acier trempé.
Les outils à plongée pour l'ébauche profonde
Certaines de nos fraises en carbure sont optimisées pour le perçage ou la plongée initiale dans la matière. Cette technique permet de retirer un grand volume de matériaux rapidement. Le fraisage par enfoncement est un processus d’ébauche très efficace dans les cavités très profondes et fermées, car la poussée axiale de l’outil favorise une meilleure évacuation des copeaux par rapport au fraisage latéral pur.
Les défis techniques et solutions de conception de nos fraises
L'usinage profond induit des contraintes mécaniques et thermiques qui doivent être résolues par une conception spécifique de l’outil.
Maîtrise de l’évacuation des copeaux
L’accumulation des copeaux est la première cause de défaillance en usinage profond. Elle entraîne la surchauffe, la re-coupe et l'usure accélérée de l’outil. Nos fraises intègrent des solutions éprouvées :
- Géométries à copeaux élargis : Nous vous proposons des fraises avec des gorges à copeaux optimisées pour garantir un volume suffisant et un chemin dégagé pour leur sortie.
- Angle d’hélice élevé : Un angle d’hélice important sur nos fraises longues agit comme une vis, tirant activement les copeaux hors de la zone d’usinage. C’est un facteur crucial pour maintenir la qualité de la coupe en grande profondeur.
Lutte contre les vibrations et la déflexion
Avec un rapport longueur/diamètre élevé, le risque de vibrations et de déflexion de l'outil est maximal. Ces phénomènes compromettent la précision et la durée de vie de la fraise.
- Noyau renforcé en carbure : Le choix d'un carbure monobloc de très haute résistance et la conception d'un noyau plus épais à la base confèrent la rigidité et la résistance structurelle nécessaire pour absorber les efforts de coupe.
- Géométrie à pas variable : Nos fraises spécifiques pour l'usinage profond intègrent un pas et un angle d'hélice variables entre les arêtes. Cette asymétrie brise la fréquence de résonance, réduisant ainsi le broutement et permettant d'obtenir une meilleure qualité de surface.
Matériaux, revêtements et propriétés d'usinage
La performance de nos fraises en carbure est amplifiée par les revêtements de pointe que nous appliquons.
Le carbure monobloc, matériau d'excellence
Toutes nos fraises pour usinage profond sont fabriquées en carbure de tungstène monobloc. Ce matériau offre l'équilibre parfait entre dureté et ténacité. Ce choix est indispensable pour l'usinage à haute vitesse de matières dures.
L'action protectrice des revêtements TiAlN
Nos fraises de série longue bénéficient de revêtements spécifiques, notamment à base de Nitrure de Titane et d'Aluminium (TiAlN). Ce revêtement possède des propriétés exceptionnelles :
- Résistance thermique : Il augmente la température de service des arêtes, ce qui est vital lors ce type de fraisage où l'évacuation de la chaleur est difficile.
- Réduction de friction : La surface très dure et lisse du revêtement minimise le coefficient de friction, facilitant l'évacuation des copeaux et réduisant l'énergie nécessaire à l'usinage.
- Durée de vie accrue : En protégeant la fraise de l'usure abrasive et adhésive, le revêtement TiAlN prolonge significativement la durée de vie de l’outil dans l'acier allié et les matières difficiles.
Applications industrielles et guide de sélection
Nos fraises pour cet usinage sont essentielles à l'industrie moderne pour la fabrication de composants critiques.
Secteurs d'application majeurs
- Moules et matrices : Usinage de cavités profondes et de formes complexes pour l'injection plastique ou le matriçage. L'ébauche et la finition de ces surfaces demandent une précision constante.
- Aéronautique et énergie : Usinage de pièces structurelles en titane ou superalliages, nécessitant des rainures et poches profondes avec une qualité de surface non négociables.
- Médical : Fabrication d'implants et de dispositifs médicaux où la micro-précision en profondeur est vitale.
Conseils pour une sélection optimale
Pour choisir la fraise idéale dans notre gamme d'outils coupants, suivez ces étapes :
- Identifier la matière : Le type de matériau à usiner dictera le choix du revêtement et des propriétés du carbure. Pour l'acier dur, privilégiez nos modèles revêtus TiAlN.
- Déterminer le rapport longueur/diamètre : Le diamètre de la fraise doit être le plus grand possible pour minimiser le rapport L/D et augmenter la résistance à la flexion.
- Type d'opération : Choisir entre fraises en bout cylindriques pour le 2D et fraises hémisphériques pour les contours 3D.
- Paramètres de coupe : Il est impératif d'adapter la vitesse de coupe et l'avance. En usinage profond, il faut souvent réduire l'avance pour maîtriser l'effort de coupe et la déflexion de l’outil.
Outils Coupants de Normandie : Votre partenaire pour l'usinage profond
En définitive, choisir la bonne fraise est un facteur déterminant pour la compétitivité de votre atelier. Chez Outils Coupants de Normandie, notre gamme d'outils en carbure monobloc est spécifiquement sélectionnée pour maîtriser les enjeux critiques de ce processus : la résistance aux vibrations, l'évacuation des copeaux en grande profondeur, et la garantie d'une précision micrométrique sur vos pièces complexes. Investir dans nos outils, c'est assurer la qualité de vos surfaces et maximiser la durée de vie de vos outils coupants. N'hésitez pas à contacter nos experts techniques pour une assistance personnalisée et commandez les outils qui feront la différence dans votre fabrication.
Foire aux questions
Quel est l'impact du montage d'outil sur la précision et la résistance en usinage profond ?
Le montage est crucial. Pour cet usinage, l'utilisation de porte-outils à haute rigidité, comme les mandrins hydrauliques ou les systèmes de frettage thermique, est fortement recommandée. Ces systèmes offrent un serrage uniforme sur 360°, minimisant le faux-rond et garantissant la meilleure tenue possible. Un faux-rond même minime amplifie les vibrations, accélère l'usure des arêtes et peut entraîner le bris de la fraise en carbure longue, compromettant la qualité finale de la surface.
Comment adapter les paramètres de coupe lors d'une coupe très profonde ?
Contrairement à l'usinage classique, en usinage profond, il faut souvent privilégier la stabilité à la vitesse pure.
- Vitesse de coupe : Elle peut être légèrement réduite par rapport aux recommandations standard pour limiter l'échauffement et la déformation thermique de l’outil.
- Avance par dent : Elle doit être maintenue, voire légèrement augmentée, pour assurer la formation de copeaux épais qui évacuent mieux la chaleur. Cependant, la profondeur de passe latérale doit être réduite de manière significative pour minimiser les efforts de coupe et prévenir la déflexion.
Comment choisir le nombre de dents d'une fraise pour maximiser l'évacuation des copeaux en profondeur ?
En règle générale, pour ce genre d’usinage dans des matières ductiles comme l’acier et l'aluminium, on préfère un faible nombre de dents. Moins de dents signifie plus d’espace pour les copeaux disponibles dans la gorge. Cet espace accru est vital pour faciliter l'évacuation des copeaux volumineux et longs. Pour les matières très dures ou les opérations de finition où le volume de copeaux est faible, une fraise à 4 ou 6 dents peut être utilisée pour améliorer la qualité de surface.
